Explorarea versatilității mașinilor de tăiat tuburi și plăci cu laser

Funcționalitate duală: cum pot mașinile de tăiat cu laser prelucra atât tuburi, cât și plăci

Înțelegerea designului integrat pentru procesarea simultană a tuburilor și plăcilor

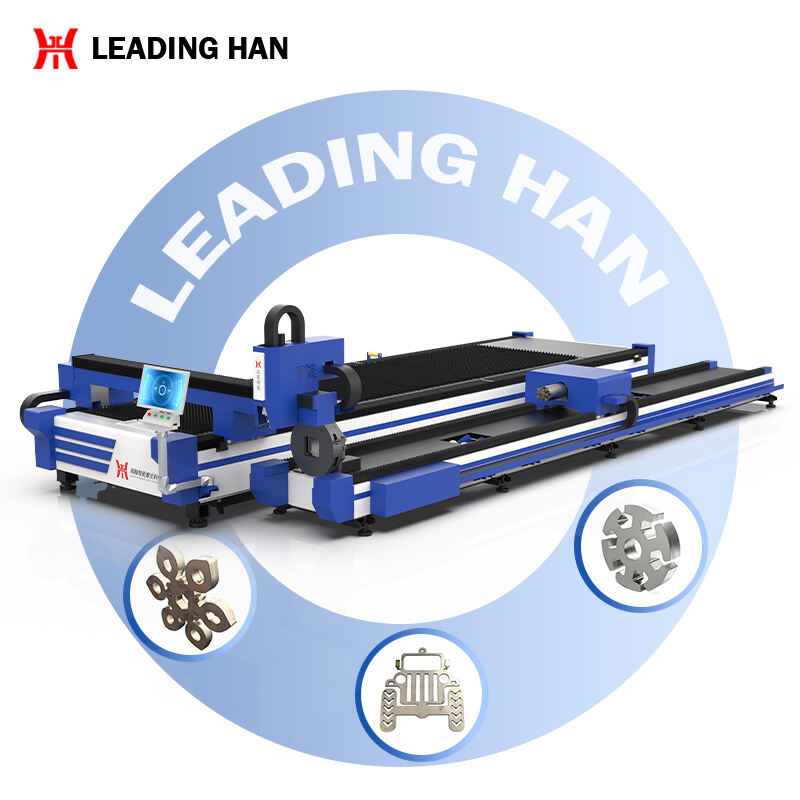

Machines de tăiat cu laser pot prelucra astăzi multiple materiale datorită cadrelor lor special concepute, care permit atât suprafețe plane, cât și obiecte rotunde. Motoarele servo cu înaltă precizie asigură mișcarea pe axele X-Y în cazul foilor plane, în timp ce accesorii rotative speciale prind și rotesc țevi cu diametrul până la 20 de inch. Capul laser al mașinii se deplasează în toate direcțiile, menținând distanța optimă de focalizare, fie că taie suprafețe drepte sau curbe, ceea ce înseamnă că poate păstra toleranțe strânse de până la 0,004 inch, chiar și atunci când se trece de la oțel subțire de calibru 24 la plăci groase de aluminiu de până la un inch grosime. Prin combinarea acestor capacități într-un singur sistem, atelierele nu mai au nevoie de mașini diferite pentru sarcini diferite. Acest lucru economisește spațiu și bani, permițând producătorilor să realizeze totul, de la canale HVAC la panouri decorative pentru clădiri, fără a schimba în mod constant configurațiile echipamentelor.

Comutare fluentă între moduri prin sisteme avansate de control CNC

Sistemele CNC inteligente pot ajusta în mod automat setările de tăiere atunci când se trece de la lucrul cu țevi la plăci. La configurarea ciclurilor de producție, operatorii introduc detalii despre ceea ce taie — foi plate sau țevi rotunde sau pătrate, grosimea materialului, cuprinsă între jumătate de milimetru și treizeci de milimetri, precum și eventuale tăieturi speciale necesare, cum ar fi fante, tăieturi înclinate sau găuri. Software-ul mașinii se ocupă de ajustarea unor parametri precum poziția focalizării fascicolului laser, cu o precizie de miimi de inch, controlul presiunii gazului de asistență, între cincisprezece și trei sute de livre pe inch pătrat, și înclinarea capului laser la unghiuri cuprinse între zero și patruzeci și cinci de grade. Toate aceste ajustări ajută la prelucrarea diferitelor metale care reflectă lumina în mod diferit, la lucrul cu diverse grosimi și la gestionarea formelor complexe tridimensionale. Un important producător de echipamente a efectuat teste care au demonstrat că aceste sisteme automate reduc timpul de configurare cu aproape tot, cam nouăzeci și trei la sută, în comparație cu metodele mai vechi, care necesitau două mașini separate pentru sarcini diferite.

Control coordonat al mișcării: Gestionarea configurațiilor cu dublă axă și axă rotativă

Mașinile cu funcționalitate duală se bazează pe controlere de mișcare sincronizate care pot gestiona simultan până la opt axe diferite. Poarta X-Y deplasează capul de tăiere de-a lungul suprafețelor plane ale materialului, în timp ce un alt component numit transmisie rotativă C-axis se ocupă de rotirea pieselor tubulare la viteze impresionante, ajungând la 120 de rotații pe minut. În cazul tăieturilor înclinate, există și axa B, care înclină capul laser, menținând totodată fascicolul perfect aliniat, drept prin materialul prelucrat. Toate aceste componente mobile care lucrează împreună permit realizarea unor sarcini de fabricație extrem de precise. Gândiți-vă la tăieturile elicoidale executate pe cilindrii hidraulici, unde fiecare spiră este distanțată doar cu 0,8 milimetri, sau la îmbinările în evantai de 45 de grade, frecvent necesare în cadrele structurale, care trebuie să rămână în limitele unei precizii de plus-minus 0,12 grade. Chiar mai remarcabile sunt modelele perforate aplicate pe balustradele din oțel inoxidabil, care uneori produc peste 500 de găuri individuale în fiecare minut în timpul ciclurilor de producție.

Studiu de caz: Creșterea productivității într-un mediu hibrid de prelucrare

Un producător contractant din regiunea Midwest a raportat îmbunătățiri semnificative după implementarea mașinilor de tăiat cu laser cu funcționalitate duală:

Metrică	Înainte	După	Schimbare
Productivitate lunară	820 unități	1.042 unități	+27%
Deșeuri materiale	8.2%	5.1%	-38%
Consum de energie	41 kWh/unitate	33 kWh/unitate	-20%

Prin eliminarea transferurilor între sistemele separate pentru țevi și foi, timpul ne-productiv a scăzut cu 63%. Sistemul a gestionat eficient comenzi hibride complexe, inclusiv ansambluri de reactoare chimice din oțel inoxidabil care combină panouri plane și țevi tăiate cu precizie.

Precizie și eficiență în tăierea cu laser de fibră pentru componente tubulare și plane

Obținerea unei precizii ridicate și a toleranțelor strânse pe geometrii complexe

Laserii cu fibră pot tăia cu o precizie de aproximativ 0,05 mm, chiar și pe forme foarte complicate, cum ar fi tuburi spirale sau piese cu mai multe unghiuri. Fascicolul focalizat rămâne ascuțit indiferent dacă lucrează pe curbe sau suprafețe drepte, ceea ce creează margini curate care păstrează dimensiunile exacte—ceea ce este esențial pentru lucruri precum sistemele de evacuare ale autovehiculelor, unde scurgerile sunt inacceptabile. Unele teste din anul trecut au arătat rezultate destul de impresionante. La tăierea foilor de aluminiu aerospace dificil de prelucrat, laserii cu fibră au obținut aproape 98,4% rată de succes din prima încercare. Acest lucru le-a depășit clar pe cele cu plasmă, demonstrând aproape cu 31% control dimensional mai bun conform acelorași cercetări.

Minimizarea Deșeurilor de Material Prin Focus Optimizat al Fascicolului și Trasee de Tăiere

Utilizarea unui software inteligent de imbinare poate reduce deșeurile de materiale cu aproximativ 22% până la aproape 40% în comparație cu situația în care oamenii așează piesele manual. Acest lucru face o mare diferență, mai ales atunci când se lucrează cu metale scumpe precum cuprul sau alama, unde fiecare gram contează. Laserul în sine are o dimensiune foarte mică a spotului, măsurând doar 20 de microni, ceea ce înseamnă că marginile tăieturii sunt foarte înguste – uneori mai puțin de o zecime de milimetru lățime. Datorită acestor toleranțe strânse, piesele pot fi așezate mai aproape una de alta pe foi, fără a compromite calitatea marginilor. În cazul tuburilor, există o funcție numită compensare în timp real a diametrului, care funcționează în timp ce mașina este în funcțiune. Aceasta ajustează constant modul în care laserul taie, în funcție de schimbările grosimii peretelui tubului în timp ce acesta se rotește, asigurându-se că totul rămâne precis pe parcursul întregului proces.

Depășirea provocărilor în tăierea tuburilor cu pereți subțiri versus tuburile cu pereți groși

Laserii cu fibră abordează problemele de reflexivitate în materialele foarte conductoare, cum ar fi cuprul (până la 95% reflectanță), prin modularea fasciculului pulsator, care stabilizează absorbția energiei. O strategie duală de gaz auxiliar se adaptează la diferite grosimi ale pereților:

Tip țeavă	Gaz de asistență	Interval de presiune	Avantaj Cheie
Cu pereți subțiri (≤2 mm)	Azot	12–18 bar	Previne oxidarea
Cu pereți groși (>5 mm)	Oxigen	6–10 bar	Îmbunătățește reacția exotermică

Această abordare adaptivă asigură o precizie unghiulară constantă de ±0,1° pe grosimi ale peretelui între 0,5–25 mm, fără schimbarea duzelor.

Versatilitate material: procesare eficientă a oțelului, aluminiului, alamei și cuprului

Machinesle moderne de tăiere cu laser demonstrează o adaptabilitate excepțională la metalele conductive și reflectorizante, permițând procesarea fără întreruperi a oțelului, aluminiului, alamei și cuprului. Această versatilitate elimină necesitatea unui echipament dedicat pentru fiecare material, reducând semnificativ timpul de staționare în timpul schimbărilor.

Compatibilitate pentru metale conductive și reflectorizante

Sistemele cu laser de fibră pot tăia foi de cupru de aproximativ 8 mm grosime și pot prelucra aliaje de aluminiu până la circa 25 mm fără a pierde stabilitatea fascicolului în timpul funcționării. Pe vremuri, lucrul cu materiale reflectorizante era întotdeauna o problemă din cauza reflexiilor inverse și a absorbției neuniforme a energiei. Lucrurile s-au schimbat însă. Noile modele de laser pulsate de 1-2 kW realizează progrese semnificative aici, atingând aproape 98% fiabilitate la tăierea cuprului, conform Raportului de Tăiere Termică din anul trecut realizat de experți din industrie. Majoritatea atelierelor raportează rezultate similare și în operațiunile lor zilnice.

Optimizarea Parametrilor Laserului pentru Materiale Dificile precum Aluminiul și Cuprul

Conductivitatea termică ridicată a aluminiului necesită o putere de vârf cu 20–30% mai mare decât cea a oțelului, în timp ce cuprul beneficiază de frecvențe de impuls sub 2 kHz pentru a minimiza dispersia căldurii. Optica adaptivă ajustează automat distanța focală (precizie ± 0,5 mm) pentru a menține lățimea optimă a tăieturii—esențială pentru țevi auto subțiri și componente hidraulice cu pereți groși.

Strategii pentru Reducerea Riscurilor de Reflexie și Asigurarea unei Calități Constiente a Tăieturii

Pentru a reduce reflexia în cupru și alamă, producătorii aplică trei tehnici verificate:

1. Revărsuri anti-reflex (grosime 15–20 μ) îmbunătățesc absorbția energiei cu 40%
2. Gaze auxiliare de azot fără oxigen previn formarea de oxizi în contactele electrice
3. Transmiterea razelor sub unghi (unghi de incidență 5–10°) reduce reflexiile inverse

Aceste metode permit toleranțe de ±0,1 mm pe loturi mixte de materiale, făcând laserii cu fibră indispensabili pentru operațiuni care necesită schimbări rapide de material fără pierderea calității.

Avantajele tăierii cu laser față de metodele tradiționale în producția modernă

Laser vs. Ferăstrău, Plasmă și Jet de apă: O comparație a performanței și costurilor

În ceea ce privește tăierea materialelor, laserele cu fibră se remarcă cu adevărat în comparație cu tehnici mai vechi atunci când analizăm viteza de lucru, precizia și costurile de funcționare. Să luăm, de exemplu, ferăstraiele mecanice – sistemele cu laser pot finaliza sarcinile cu aproximativ 40 la sută mai rapid, oferind în același timp margini mult mai curate la metale precum oțelul inoxidabil și cuprul. Tăierea cu plasmă nu este nici ea la fel de bună, deoarece lasă tăieturi mai largi, care risipesc între 15 și poate chiar 20% material suplimentar în proces. Jeturile de apă au totuși un rol bine definit, deoarece pot prelucra materiale neconductoare, dar aceste sisteme consumă de două ori mai multă energie pentru fiecare tăietură. În plus, jeturile de apă nu se compară cu laserele controlate CNC atunci când producătorii trebuie să facă ajustări rapide ale designurilor în timpul ciclurilor de producție.

Factor	Ferăstrău mecanic	Tăiere cu plasmă	Jet de apă	Laser cu fibra
Grosime minimă	0,05 mm	0.8mm	0.1mm	0,03 mm
Viteza de tăiere (oțel de 1 mm)	15 IPM	200 IPM	8 IPM	350 IPM
Costul Energiei/Oră	$4.20	$12.80	$22.50	$8.75

Economie de timp, eficiență costuri și beneficii ale flexibilității operaționale

Software-ul integrat CAD/CAM reduce timpul de configurare cu 80% în comparație cu ajustările manuale din sistemele convenționale. Un furnizor auto a obținut o reducere de 32% a costurilor cu forța de muncă după înlocuirea mașinilor cu plasmă cu sisteme laser cu dublă funcționalitate, în timp ce împachetarea condusă de inteligență artificială a crescut utilizarea materialului la 99,3%.

Tendința industrială: Trecerea de la tăierea mecanică la tăierea termică în producția diversificată

Conform sondajului din 2023 Sondajul Tehnologiei de Prelucrare a Metalelor , peste 58% dintre producători prioritizează acum adoptarea laserului pentru producția de serii mixte de materiale. Această schimbare reflectă cererea tot mai mare pentru adaptabilitatea unei singure mașini—o capacitate limitată în sistemele mecanice datorită constrângerilor de utilaj fix.

Aplicații industriale cheie în domeniile automotive, aerospace, construcții și alte sectoare

Automotive și aerospace: Fabricație personalizată de tuburi pentru cadre și sisteme de evacuare

Tăierea cu laser permite producătorilor să creeze piese tubulare extrem de precise, esențiale atât pentru autovehicule, cât și pentru aeronave. La fabricarea vehiculelor, componentele sistemelor de evacuare trebuie tăiate cu o precizie de doar 0,1 mm. În cazul aeronavelor, tuburile hidraulice trebuie să fie perfect rotunde, cu margini netede, gata pentru sudură. Conform unui raport recent din sectorul manufacturier al Americii de Nord din 2024, aproximativ trei sferturi dintre producătorii auto au trecut la lasere cu fibră pentru lucrările la șasiuri. Această schimbare a redus timpul de producție cu aproape jumătate, comparativ cu vechile tehnici mecanice de tăiere. Doar creșterea vitezei merită luată în considerare de către atelierele care doresc modernizarea operațiunilor.

Construcții și mobilier: Componente precise din tablă și piese structurale

Tăierea cu laser a devenit o metodă preferată în construcții pentru prelucrarea plăcilor groase de oțel, de obicei de aproximativ 25 mm, esențiale pentru realizarea grinzilor structurale sau a fațadelor arhitecturale complexe. Adevăratul factor de schimbare? Programele avansate de nesting care reduc deșeurile de material cu între 18 și 22 la sută în cadrul proiectelor mari, ceea ce evident conduce la economii financiare pe termen lung. Conform unor rapoarte recente din industrie, aproximativ două treimi dintre companiile de prefabricare au trecut la tăierea cu laser a componentelor din oțel, deoarece nu pot egala precizia oferită de această metodă în comparație cu tehnici mai vechi, cum ar fi tăierea cu plasmă sau prelucrarea manuală. Diferența de acuratețe este importantă atunci când toate elementele trebuie să se potrivească perfect pe șantier.

Medicină și inginerie mecanică: Tăieturi de înaltă precizie pentru aplicații critice

În fabricarea dispozitivelor medicale, tăierea cu laser oferă o precizie de ±0,05 mm pentru instrumente chirurgicale și implante. Naturii sale fără contact previne contaminarea, sprijinind conformitatea cu standardele camere curate ISO Clasa 7. În mod similar, în ingineria mecanică, această tehnologie este utilizată pentru a fabrica componente ale sistemelor hidraulice la presiune înaltă, unde integritatea marginilor și repetabilitatea sunt esențiale.

Întrebări frecvente

Care este avantajul mașinilor de tăiat cu laser care pot prelucra atât țevi, cât și plăci?

Avantajul principal este eficiența și rentabilitatea. Faptul că o singură mașină poate realiza ambele sarcini economisește spațiu și reduce necesitatea mai multor mașini, accelerând producția și diminuând costurile generale.

Cum îmbunătățesc sistemele de control CNC tăierea cu laser?

Sistemele de control CNC ajustează automat parametrii de tăiere, ceea ce sporește precizia, reduce timpii de pregătire și permite o tranziție fluentă între diferite materiale și sarcini de tăiere.

De ce este tăierea cu laser de tip fiber preferată în anumite aplicații industriale?

Laserii cu fibră oferă o precizie ridicată și o calitate excelentă a tăieturii, cu pierderi minime. Sunt esențiali pentru industrii precum cea auto, aerospațială și medicală, unde toleranțele strânse și utilizarea eficientă a materialelor sunt critice.
