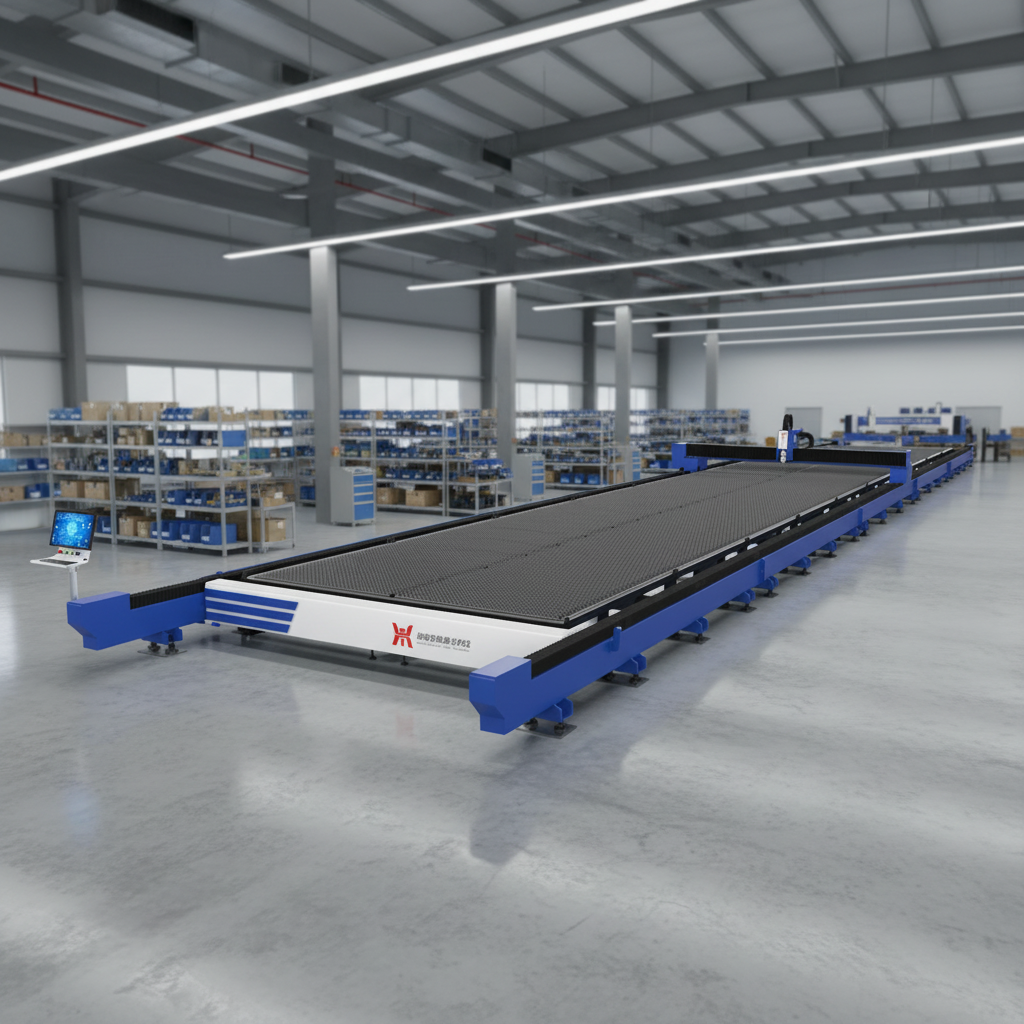

เครื่องตัดแผ่นโลหะด้วยเลเซอร์ทำงานอย่างไรเพื่อให้การตัดโลหะที่หนา 300 มม. มีความน่าเชื่อถือ
การตัดแผ่นโลหะที่มีความหนาสูงสุดถึง 300 มม. จำเป็นต้องอาศัยวิศวกรรมขั้นสูงที่สามารถเอาชนะปัญหาต่าง ๆ ได้ อาทิ การกระจายความร้อน การขับไล่สลาค (slag) ออก และความเสถียรของลำแสง เครื่องระบบเลเซอร์ไฟเบอร์กำลังสูงสมัยใหม่ใช้เทคโนโลยีเลนส์แบบแม่นยำ ไดนามิกก๊าซแบบปรับตัวได้ และระบบจัดการความร้อนอัจฉริยะ เพื่อรักษาคุณภาพของการตัด ความสมบูรณ์ของขอบชิ้นงาน และความแม่นยำด้านมิติ แม้ในความหนาสุดขีด
หลักฟิสิกส์ของเลเซอร์ไฟเบอร์กำลังสูงและการส่งผ่านลำแสงสำหรับการตัดวัสดุที่มีความหนาสุดขีด
เลเซอร์ไฟเบอร์ที่ให้กำลังออก 20–30 กิโลวัตต์ สร้างแสงที่มีความสอดคล้องกันที่ความยาวคลื่น 1070 นาโนเมตร ซึ่งถูกดูดซับได้ดีที่สุดโดยโลหะที่มีธาตุเหล็ก โดยมีประสิทธิภาพการแปลงพลังงานสูงกว่า 95% ระบบออปติกสำหรับการจัดแนวลำแสง (collimating) และการโฟกัสแบบพิเศษช่วยลดการกระจายของลำแสงให้น้อยที่สุด รักษาความมั่นคงของการโฟกัสในระดับไมครอนตลอดความลึก 300 มิลลิเมตร การเกิดหลุมกุญแจ (keyhole) จะกักเก็บรังสีที่ตกกระทบไว้ภายในร่องตัด (kerf) ทำให้เกิดการหลอมละลายอย่างลึกและค่อยเป็นค่อยไป เพื่อต่อต้านปรากฏการณ์เลนส์ความร้อน (thermal lensing) ระหว่างการใช้งานต่อเนื่อง ตัวจัดแนวลำแสงแบบไดนามิก (dynamic collimators) จะปรับค่าแบบเรียลไทม์ เพื่อรักษาความสมบูรณ์ของจุดโฟกัส ซึ่งมีความสำคัญยิ่งต่อการเจาะทะลุอย่างสม่ำเสมอและลดความเอียงของร่องตัด (taper)
การออกแบบหัวพ่นที่เหมาะสม การเลือกก๊าซช่วยตัด และการควบคุมร่องตัดที่ความลึก 250–300 มิลลิเมตร
หัวฉีดทรงกรวยที่มีผิวด้านในขัดเงาช่วยส่งก๊าซช่วยตัดที่ความดัน 20–35 บาร์เข้าไปยังร่องตัด (kerf) ด้วยการเกิดการไหลปั่นป่วนน้อยที่สุด ไนโตรเจนเป็นก๊าซที่เหมาะที่สุดสำหรับการตัดเหล็กกล้าไร้สนิม เพื่อป้องกันการเกิดออกซิเดชันและรับประกันขอบที่พร้อมสำหรับการเชื่อม ส่วนออกซิเจนใช้ประโยชน์จากปฏิกิริยาเอกโซเทอร์มิกในการตัดเหล็กคาร์บอน ทำให้เพิ่มความเร็วในการตัดได้สูงสุดถึง 25% ที่ระยะห่างจากหัวตัดถึงชิ้นงาน 300 มม. ความกว้างของร่องตัดจะขยายตัวตามธรรมชาติเป็น 1–3 มม. ซึ่งควบคุมได้ผ่านระบบปรับความดันแบบปิดวงจร (closed-loop pressure modulation) และการควบคุมระยะห่างระหว่างหัวตัดกับชิ้นงาน (standoff distance regulation) ที่แม่นยำ ±0.1 มม. หัวฉีดแบบมัลติ-เวนทูรี (multi-venturi nozzle) ออกแบบมาเพื่อเร่งการไหลของก๊าซให้ถึงความเร็วมัค 2 ซึ่งช่วยให้ขับไล่เศษโลหะหลอมละลาย (molten slag) ได้อย่างมีประสิทธิภาพ และลดการยึดเกาะของคราบสกปรก (dross) ลงอย่างมาก แม้ในชิ้นงานที่มีความหนาเต็มรูปแบบ
การจัดการความร้อน การลำดับการตัดแบบหลายรอบ (Multi-Pass Sequencing) และกลยุทธ์การเจาะรู (Piercing Strategies)
ลำดับการตัดแบบชั้นต่อชั้นแบ่งแผ่นโลหะความหนา 300 มม. ออกเป็นส่วนย่อยๆ ขนาด 40–60 มม. โดยมีช่วงพักเพื่อระบายความร้อนที่สามารถตั้งโปรแกรมได้ระหว่างการตัดแต่ละรอบ เพื่อช่วยลดความร้อนสะสมและลดความเสี่ยงของการบิดงอของวัสดุลงได้สูงสุดถึง 40% การเจาะรูใช้โพรไฟล์กำลังแบบค่อยเป็นค่อยไป—เริ่มต้นที่ 6 กิโลวัตต์ และเพิ่มขึ้นอย่างต่อเนื่องจนถึงกำลังเต็มภายในระยะเวลา 12–15 วินาที—เพื่อสร้างรูนำ (pilot hole) ที่มีเสถียรภาพโดยไม่เกิดการกระเด็นของโลหะที่หัวฉีดหรือสิ่งสกปรกสะสมบนเลนส์ ระบบออปติกส์ที่ระบายความร้อนด้วยน้ำและการส่งผ่านลำแสงแบบปรับจังหวะเป็นช่วง (pulse-modulated) ช่วยจำกัดภาระความร้อนเพิ่มเติม ในขณะที่เซ็นเซอร์วัดอุณหภูมิแบบฝังในเครื่องจะปรับอัตราการป้อน (feed rate) โดยอัตโนมัติหากอุณหภูมิผิวแผ่นโลหะเกิน 300°C
ความสามารถและข้อจำกัดเฉพาะวัสดุของเครื่องตัดแผ่นโลหะด้วยเลเซอร์
เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิม: คุณภาพการตัด ความเอียง (taper) และความเร็วในการตัดสำหรับความหนาเกิน 200 มม.
เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิมเป็นวัสดุที่เหมาะสมที่สุดสำหรับการตัดด้วยเลเซอร์ที่ความหนาเกิน 200 มม. เนื่องจากมีอัตราการดูดซับแสงที่ดีและพฤติกรรมทางความร้อนที่คาดการณ์ได้ ที่ความหนา 250–300 มม. เลเซอร์ไฟเบอร์สามารถบรรลุความเร็วในการตัดอย่างต่อเนื่องที่ระดับ 0.6–1.2 เมตร/นาที โดยความหยาบของขอบ (edge roughness) ยังคงต่ำกว่าค่า Ra 12.5 ไมครอนอย่างสม่ำเสมอ มุมเอียงของรอยตัด (kerf taper) ยังควบคุมได้ดี—โดยทั่วไปอยู่ที่ 0.5°–1.2°—เมื่อใช้ร่วมกับระบบออปติกแบบปรับตัวได้ (adaptive optics) และการควบคุมระยะห่างระหว่างหัวตัดกับชิ้นงาน (standoff control) อย่างแม่นยำ การใช้แก๊สออกซิเจนช่วยเพิ่มอัตราการผลิต (throughput) ของเหล็กกล้าคาร์บอนอย่างมีนัยสำคัญ ในขณะที่การใช้แก๊สไนโตรเจนช่วยรักษาคุณสมบัติการต้านทานการกัดกร่อนและความสะอาดของขอบตัดในเหล็กกล้าไร้สนิม ความต้องการกำลังเลเซอร์จะเพิ่มขึ้นอย่างรวดเร็วเมื่อความหนาเกิน 220 มม. จึงจำเป็นต้องใช้ระบบเลเซอร์กำลัง 20–25 กิโลวัตต์ เพื่อรักษาเสถียรภาพของหลุมกุญแจ (keyhole stability) และประสิทธิภาพในการขจัดสลาค (slag removal) อย่างเชื่อถือได้
ความท้าทายในการตัดโลหะที่สะท้อนแสงสูงและมีความสามารถในการนำความร้อนสูง (เช่น อลูมิเนียมและทองแดง) ที่ความหนาเกิน 150 มม.
อลูมิเนียมและทองแดงมีข้อจำกัดพื้นฐานที่ความหนาเกิน ~150 มม. เนื่องจากมีค่าการสะท้อนรังสีอินฟราเรดสูง (≥80% ที่ความยาวคลื่น 1070 นาโนเมตร) และการนำความร้อนสูงมาก (>200 วัตต์/เมตร·เคลวิน) คุณสมบัติเหล่านี้ขัดขวางการสร้างหลุมลึก (keyhole) อย่างมั่นคง และส่งเสริมการกระจายความร้อนอย่างรวดเร็ว ส่งผลให้เกิดบริเวณการหลอมละลายที่ไม่สม่ำเสมอและเศษโลหะกระเด็น (spatter) เพิ่มขึ้น แม้จะใช้ความหนาแน่นของกำลังงานสูงขึ้น 30–50% ก็ตาม ความเร็วในการตัดยังลดลงต่ำกว่า 0.3 เมตร/นาที ที่ความหนา 160 มม. และการรบกวนจากเมฆพลาสมาเพิ่มขึ้นประมาณ 40% การใช้ก๊าซช่วยตัด เช่น ไนโตรเจนหรืออาร์กอน ที่ความดัน 25–35 บาร์ ช่วยยับยั้งการเกิดออกซิเดชันและปรับปรุงการขับถ่ายสลากร่วม (slag ejection) แต่ความเรียบของขอบการตัดมักไม่สามารถบรรลุความคลาดเคลื่อนที่กำหนดไว้สำหรับงานโครงสร้าง คือ ±1.5 มม./ม. ได้ โดยเฉพาะทองแดง มักจำเป็นต้องใช้สารเคลือบป้องกันการสะท้อน (anti-reflection coatings) หรือกระบวนการตัดแบบผสมผสานระหว่างเลเซอร์กับอาร์ค (hybrid laser-arc processes) เพื่อให้สามารถตัดได้อย่างมีประสิทธิภาพที่ความหนาเกิน 120 มม.
การตรวจสอบในสภาพแวดล้อมจริง: กรณีศึกษาเชิงอุตสาหกรรมที่ใช้เครื่องตัดแผ่นโลหะด้วยเลเซอร์
การผลิตโครงสร้างนอกชายฝั่ง: การตัดเหล็กกล้าเกรด DH36 ความหนา 280 มม. ที่ผ่านการรับรองตามมาตรฐาน DNV ด้วยความเร็ว 0.8 เมตร/นาที
เครื่องตัดแผ่นด้วยเลเซอร์สามารถประมวลผลเหล็กเกรดทะเล DH36 ความหนา 280 มม. สำหรับโครงยึดแบบกึ่งจมตัว (semi-submersible platform braces) ได้สำเร็จ ภายใต้การรับรองจาก DNV GL ซึ่งเป็นเกณฑ์มาตรฐานที่เข้มงวดยิ่งสำหรับความสมบูรณ์ของโครงสร้างนอกชายฝั่ง โดยเครื่องทำงานที่ความเร็ว 0.8 เมตร/นาที พร้อมใช้ไนโตรเจนช่วยในการตัดที่ความดัน 35 บาร์ ระบบส่งมอบรอยตัดที่ใกล้แนวตั้งมาก (±0.5°) พื้นที่ที่ได้รับความร้อน (HAZ) น้อยกว่า 1.2 มม. และความแม่นยำด้านมิติอยู่ในช่วง ±0.8 มม./ม. รูปทรงหัวฉีดเฉพาะของบริษัทช่วยลดการรบกวนจากพลาสมา ทำให้ไม่จำเป็นต้องขัดแต่งหลังการตัด (post-cut milling) และลดเวลาการผลิตลง 35%
ภาคเครื่องจักรหนัก: การตัดแผ่นเหล็กเกรด Q690D ความหนา 300 มม. สำหรับโครงถังอุปกรณ์เหมืองแร่
สำหรับโครงสร้างแขนขุด (boom) ของเครื่องขุดแบบช้อน (mining shovel) ที่ต้องการความแข็งแรงดึงสูงพิเศษและความต้านทานต่อการเหนื่อยล้า ระบบเดียวกันนี้สามารถตัดเหล็กเกรด Q690D หนา 300 มม. ได้ที่ความเร็ว 0.9 เมตร/นาที โดยใช้การตัดแบบหลายรอบ (multi-pass sequencing) และการปรับกำลังไฟฟ้าแบบปรับตัวได้ (adaptive power modulation) ที่ 6–8 กิโลวัตต์ต่อรอบ การเอียงของรอยตัด (taper) ถูกควบคุมให้อยู่ต่ำกว่า 1° ตลอดความหนาทั้งหมด ทำให้สามารถเตรียมผิวเพื่อการเชื่อมโดยตรงได้โดยไม่จำเป็นต้องกรีดขอบ (beveling) การวิเคราะห์ทางโลหะวิทยาหลังการตัดยืนยันว่ารักษาความแข็งแรงดึงสูงสุดไว้ได้มากกว่า 98% ในโซนที่ได้รับผลกระทบจากความร้อน (heat-affected zones) ซึ่งยืนยันประสิทธิภาพเชิงโครงสร้างภายใต้โหลดแบบพลวัตที่เกิน 50 MPa
คำถามที่พบบ่อย
เครื่องตัดแผ่นโลหะด้วยเลเซอร์สามารถตัดโลหะชนิดใดได้บ้าง ที่ความหนาสูงสุดถึง 300 มม.?
เครื่องนี้สามารถตัดโลหะต่างๆ ได้อย่างมีประสิทธิภาพ เช่น เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิม ที่ความหนาสูงสุดถึง 300 มม. อย่างไรก็ตาม โลหะที่มีคุณสมบัติสะท้อนแสงสูงและนำความร้อนได้ดี เช่น อลูมิเนียมและทองแดง จะเกิดความท้าทายในการตัดเมื่อความหนาเกิน 150 มม. เนื่องจากคุณสมบัติเฉพาะของวัสดุเหล่านี้
เครื่องนี้รักษาคุณภาพของการตัดในโลหะที่มีความหนาเกิน 200 มม. อย่างไร?
สำหรับโลหะที่มีความหนาเกิน 200 มม. เครื่องจักรจะใช้เลเซอร์ไฟเบอร์กำลังสูง ออกแบบหัวพ่นให้เหมาะสมเป็นพิเศษ และระบบออปติกแบบปรับตัวได้ เพื่อความแม่นยำสูง ก๊าซช่วยตัด เช่น ไนโตรเจนและออกซิเจน จะช่วยรักษาคุณภาพของการตัด โดยป้องกันการเกิดออกซิเดชันและใช้ปฏิกิริยาเอกโซเทอร์มิกให้เกิดประโยชน์
เครื่องตัดแผ่นด้วยเลเซอร์มีการประยุกต์ใช้งานจริงในโลกแห่งความเป็นจริงหรือไม่
ใช่ ขณะนี้เครื่องจักรได้รับการนำไปใช้งานอย่างประสบความสำเร็จในภาคอุตสาหกรรมการผลิตโครงสร้างนอกชายฝั่ง (offshore fabrication) และอุตสาหกรรมเครื่องจักรหนัก โดยให้ผลลัพธ์ที่โดดเด่น รวมถึงการตัดเหล็กเกรด DH36 หนา 280 มม. และเหล็กเกรด Q690D หนา 300 มม. สำหรับอุปกรณ์ทางทะเลและอุปกรณ์ทำเหมือง
