Hvordan fungerer en fiberlaser-skjæremaskin?

Generering av laserstråle og forsterkning via fiberoptikk

Hvordan fiberlaser genererer og styrer laserstrålen

Fiberlaser-skjæremaskiner fungerer ved å bruke spesielle pumpe-lasere til å omforme elektrisitet til intense stråler av lys. Dette lyset beveger seg gjennom en optisk fiber dopet med sjeldne jordmetaller, oftest ytterbium. Når lyspartiklene (fotoner) møter eksiterte elektroner inne i kjernedelen av fibern, skjer noe interessant. Interaksjonen fører til såkalt stimulert emisjon, der hvert foton skaper flere fotoner i en kjedereaksjon. Denne prosessen gjør at lyset blir mye sterkere, noen ganger over 1000 ganger klarere, men samtidig holder strålen fokusert og koherent hele veien. Resultatet er et kraftig skjæretøy som beholder nøyaktigheten selv ved disse ekstreme intensitetene.

Pumpe-laserdioder og lysgenerering

Moderne systemer kombinerer utgang fra 11–20 pumpe-dioder til ett enkelt fiberkanal for å oppnå industrielle effektnivåer på 1–10 kW. Disse diodearrayene oppnår 45–50 % virkningsgrad, mer enn tre ganger så mye som CO-lasere (laser-welder.net), noe som gjør dem svært energieffektive for kontinuerlig drift.

Optisk fiberstruktur: kjerne og kledning

Den todimensjonale fiberkonstruksjonen muliggjør effektiv lysoverføring:

• Kjerne (8–50 µm diameter): Leder det forsterkede laserlyset
• Bekledning: Omgir kjernen og reflekterer spredte fotoner via total intern refleksjon
  Denne konfigurasjonen minimerer signaltap til under 0,1 dB/km, noe som tillater stabil strålevering over avstander på mer enn 100 meter.

Fiber Bragg-gitter for stråleforsterkning

Spekkeliknende fiber Bragg-gitter innskrevet i hver ende av den dopede fibern danner et optisk resonanskammer som:

1. Velger et smalt bånd med bølgelengde (1 070 nm ±3 nm)
2. Øker effekttettheten til 10–10 W/cm²
3. Begrenser stråledivergens til under 0,5 mrad

Denne nøyaktige forsterkningen gjør at fiberlaser kan kuttere 30 mm rustfritt stål på under to sekunder med en nøyaktighet på ±0,05 mm.

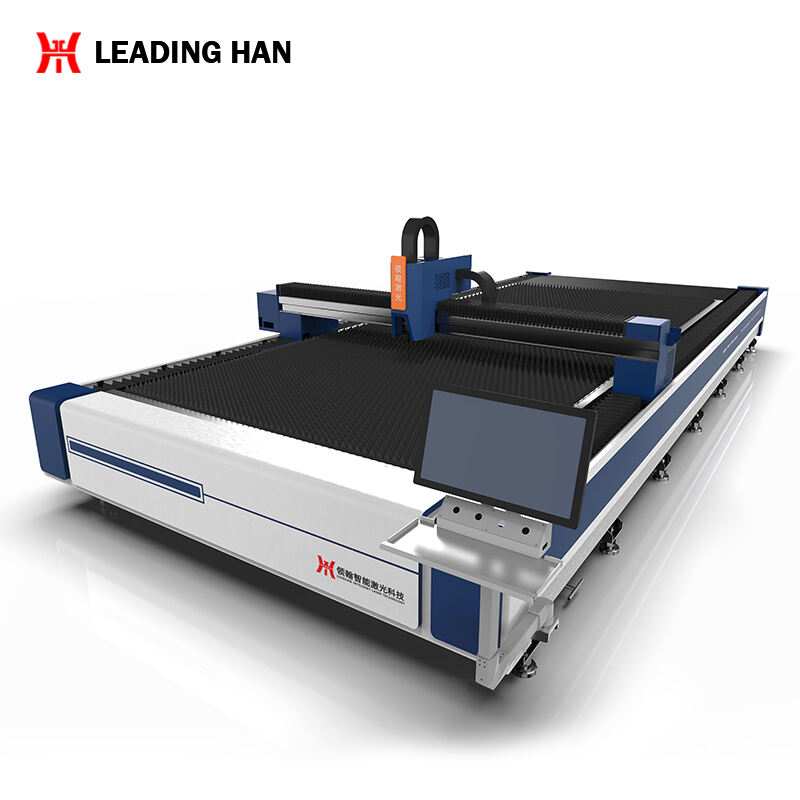

Kjernekomponenter i en fiberlaser-skjæremaskin

Moderne fiberlaser-skjæremaskiner integrerer fire nøkkeldelsystemer for å levere mikronivå presisjon i metallbearbeiding:

Fiberlaserkilde og strålegenereringsenhet

Kjernekomponenten i dette systemet er en fiber dopet med sjeldne jordarter, vanligvis inneholdende enten ytterbium eller erbium. Når disse fibrene stimuleres, produserer de en koherent laserstråle som opererer innen bølgelengdeområdet på omtrent 1 060 til 1 070 nanometer. Det som skiller dette fra konvensjonelle gasslasere, er hvordan det fungerer. I stedet for å benytte store gasskammer, sender det faste designet lys gjennom fleksible fiberkabler. Dette gjør ikke bare at installasjoner kan være mye mindre, men gir også omtrent 30 prosent bedre energieffektivitet sammenlignet med eldre CO2-lasersystemer som har eksistert i tiår.

Laserkutt-hode, fokuseringslinser og dysesystem

Kjernesnittet har disse spesielle lensene laget av veldig ren fused silica som fokuserer laserstrålen ned til noe mindre enn 0,1 mm i størrelse. Det finnes også et koaksial dysesystem som blåser hjelpegasser som nitrogen (som må være ganske rent, omtrent 99,95 %) med trykk mellom 15 og 20 bar. Dette hjelper til med å dytte ut all smeltet materiale mens oksygen holdes unna skjæreområdet, slik at vi får de fine, rene kantene alle ønsker seg. Operatører finner faktisk at dette oppsettet fungerer best når de justerer gasspresset basert på hvilken type materiale de jobber med.

Rollen til CNC-systemer i presisjonskontroll og automatisering

CNC-systemer tar i utgangspunktet disse CAD-konstruksjonene og omsetter dem til faktiske bevegelsesbaner, med gjentakbarhet innenfor ca. 0,03 mm. Kontrollerne i disse avanserte maskinene justerer kontinuerlig parametere som laserstyrke – som kan variere fra 500 watt opp til 30 kilowatt – justerer hastigheten til skjæreverktøyet (noen ganger så raskt som 200 meter per minutt) og styrer gasspresset under de komplekse fem-akse-bevegelsene. Dette gjør det mulig å lage svært intrikate former med minimal manuell inngripen. Det imponerende er at selv om systemene jobber med store plater av materiale, klarer de fortsatt å holde overflaten flat innenfor en toleranse på bare 0,05 mm per kvadratmeter. Denne typen konsistens betyr mye når det produseres deler av høy kvalitet.

Kjølesystemer og stabilitet i maskinrammen

Presisjon krever termisk stabilitet: vannkjølere holder laserdioder innenfor 25 °C ± 2 °C, og forhindrer ytelsesdrift under langvarig drift. Maskinrammen, ofte bygget med granittbaser og lineære guider, undertrykker vibrasjoner under 5 µm, og støtter konsekvente skjæringer ved traversfart over 1 500 mm/s.

Komponent	Funksjon	Prestasjonsemnetrikker
Laserkilde	Genererer stråle med høy intensitet	98 % wall-plug-effektivitet
Skjærhode	Fokuserer stråle og styrer gassstrøm	0,08 mm fokalpunkt diameter
CNC-kontroller	Utfører skjæremønster	0,01° rotasjonsnøyaktighet
Termisk stabilisator	Opprettholder driftstemperaturer	±0,5 °C toleranse

Denne integrerte arkitekturen støtter nøyaktig fordampning av metaller opp til 40 mm tykkelse, samtidig som den opprettholder 0,1 mm/m posisjoneringsnøyaktighet over store arbeidsområder på 3×2 meter.

Smelte- og fordampningsmekanisme i metallbehandling

Fiberlaser produserer infrarødt lys rundt 1 070 nm bølgelengde, noe som overfører mye varme til det materialet de jobber med. Når dette lyset treffer metall, absorberes det av elektronene i metallstrukturen, noe som fører til at temperaturene stiger langt utover det de fleste ståltyper kan tåle (vanligvis mellom 1 400 og 1 650 grader celsius). Den raske temperaturstigningen fører til både smelting og fordampning som skjærer gjennom materialet, og danner det vi kaller en skjæregap. For tynnere plater under ca. 6 millimeter tykkelse, fungerer prosessen i en såkalt dybdeskjæremodus der laserstrålen går rett igjennom og i praksis umiddelbart fordamper metallet. Med tykkere materialer derimot, bytter produsenter vanligvis til en annen metode kjent som smelt-og-blas. Denne metoden bruker kontinuerlig bølgedrift for å styre hvor mye materiale som fjernes under skjæreoperasjoner.

Rolle til hjelpgasser: Oksygen, nitrogen og komprimert luft

Assistgasser forbedrer kvaliteten og hastigheten på skjæringen gjennom tre hovedfunksjoner: utkasting av smeltet materiale, avkjøling av varmebelasted sonen (HAZ) og kontroll av oksidasjon.

Gastype	Effekt på skjæringsprosessen	Beste for
Oksygen	Eksotermisk reaksjon tilfører varme, noe som øker hastigheten med opptil 30 %	Lett stål >3 mm
Nitrogen	Inert skjerming hindrer oksidasjon og gir kant uten burr	Rustfri stål, Aluminium
Komprimert luft	Økonomisk alternativ for ikke-kritiske applikasjoner	Tynne plater (<2 mm)

Som nevnt i The Fabricator sitt bransjeanalyse fra 2024, påvirker gassetrykk (1–20 bar) betydelig kvaliteten på skjæringen – høyere trykk forbedrer slaggeutkasting, men kan føre til turbulens. Moderne oppsett bruker CNC-styrte proporsjonalventiler for å opprettholde ±2 % trykkstabilitet for optimale resultater.

Dysfunksjon og gassstråledynamikk i ren skjæring

Den koniske dysen (0,8–3,0 mm diameter) formes assistgassen til en overskytsjet (Mach 1,2–2,4) som effektivt fjerner smeltet metall fra kuttet. Viktige faktorer inkluderer:

• Avstand : En 0,5–1,5 mm spalt beskytter dysen samtidig som effektiv gassdekning sikres
• Gasslinsedesign : Reduserer strømningsvirvel med 62 % sammenlignet med standarddysor
• Koaksial justering : Krever <0,05 mm justering mellom stråle og gassstrøm

Optimaliserte dysedesign øker kuttetakt med 18 % og reduserer gassforbruk med 22 % gjennom forbedret laminær strømning. Integrerte piezoelektriske sensorer oppdager tilstoppinger innen 50 ms, og forhindrer omtrent 93 % av relaterte feil.

Strålefokusering, presisjonskontroll og kvalitetssikring

Fokusering av laserstrålen ved hjelp av kollimerende og fokuserende linser

Kollimerende linser fungerer ved å ta de spredte lysstrålene og justere dem til noe nærmere parallelle før de treffer målet. Høypresisjonslinser i fuseret kvartsglass fokuserer deretter denne justerte strålen ned til en liten prikkstørrelse mellom 0,1 og 0,3 mm. Studier fra InTechOpen påpeker at når det gjelder strålekvalitetsmål som BPP (Beam Parameter Product), fører verdier under 2 mm·mrad til en reell forbedring av skjærekkthet. Resultatet? Skjæring av rustfritt stål kan være omtrent 30 % smalere sammenlignet med det som er mulig med tradisjonelle CO₂-lasersystemer. Dette betyr mye i produksjon der hver hundredels millimeter teller.

Dysjustering og optimalisering av brennpunkt

Å opprettholde en avstand på ±0,05 mm mellom dysespiss og fokalplan sikrer effektiv utkastning av smelte uten stråleforstyrrelser. Kapasitive høydesensorer muliggjør sanntidsautokalibrering under skjæreoperasjoner. Avvik utover 0,1 mm kan øke slaggdannelse med 60 % ved bearbeiding av aluminium, basert på sveisingstester fra 2023.

Sanntidsovervåkning og adaptiv kontroll via CNC-systemer

Moderne CNC-systemer samler inn omtrent 1 000 dataenheter hvert eneste sekund under drift. Disse målingene dekker alt fra gassatferdselser til hvordan varme påvirker linser og hvor maskinen faktisk er i hvert øyeblikk. Basert på all denne informasjonen kan systemet justere laserstyrke mellom 1 og 20 kilowatt og endre bevegelseshastigheter fra bare 0,1 meter per minutt opp til 40 meter per minutt innen millisekunder. Resultatet? Konsekvent nøyaktige kutt med toleranser innenfor pluss eller minus 0,1 millimeter, selv ved arbeid med komplekse former og detaljerte design. Ta variabel frekvens pulsmodulering som eksempel. Når denne teknikken brukes til å kutte 5 mm tykke messingplater, lykkes den med å redusere varmepåvirket sone med nesten halvparten sammenlignet med tradisjonelle metoder, noe som gjør den til en game changer for presisjonsarbeid.

AI-integrasjon for prediktiv parameterjustering og kvalitetsinspeksjon

Maskinlæringsmodeller trent på over 10 000 kuttprofiler predikerer nå ideelle innstillinger for nye materialer med 92 % nøyaktighet. Høyoppløselige visjonssystemer (5-μm oppløsning) kombinert med spektralanalyse identifiserer mikrodefekter 50 % raskere enn manuell inspeksjon, noe som reduserer avskrivningsrater med 18 % i bilproduksjon (2024 Precision Machining Report).

Materialkompatibilitet og industrielle anvendelser

Metaller egnet for fiberlaser-skjæring: rustfritt stål, aluminium, messing

Fiberlasere som opererer ved rundt 1 mikrometer fungerer svært godt på speilende metaller som rustfritt stål, aluminium og messing. Nylige tester i 2024 viste at disse lasersystemene faktisk kan skjære gjennom rustfrie stålblader opptil 3 centimeter tykke, samtidig som de holder dimensjonell nøyaktighet innenfor omtrent en tidels millimeter. Denne typen presisjon gjør dem ideelle til å produsere konstruksjonsdeler som trengs i bygninger og kjøretøyer. Når det gjelder aluminiumslegeringer som ofte finnes i bilkarosser, behandler fiberlasere materialet omtrent 20 til 25 prosent raskere enn tradisjonelle CO2-lasere. Denne hastighetsfordelen bidrar til å redusere varmeskadeproblemer når det jobbes med tynnere metallplater, noe som er viktig for å sikre kvalitet i bilproduksjon.

Case Study: Høypresisjonskutting i bilindustriell produksjon

Bilprodusenter bruker fiberlaser-skjærere til å produsere understellsdeler med en toleranse på 0,05 mm. En rapport fra 2023 fremhever hvordan denne teknologien reduserer materialavfall med 18 % ved formgivning av dørkarmar i høyfasthetsstål. I tillegg oppnås en førsteomgangsutbyttegrad på 98 % i produksjon av bremsedeler ved bruk av adaptiv effektkontroll under konturskjæring.

Fremtidige trender: Anvendelser innen luftfart og produksjon av medisinsk utstyr

Luft- og romfartsindustrien opplever vekst ettersom fiberlaserer brukes til bearbeiding av aluminiumsplate for satellitter. I mellomtiden kan disse samme laserne i medisinsk instrumentproduksjon skjære titanimplantater med utrolig nøyaktighet ned til rundt 50 mikron. Mange ingeniører er nå avhengige av fiberlaserer når de lager små detaljer på kirurgiske verktøy i rustfritt stål. Overflaten de oppnår er ofte under 0,8 mikron gjennomsnittlig ruhet uten at det trengs ekstra polering senere. Med alle disse fordelene er det ikke rart at fiberlaser-skjæring har blitt så viktig for utvikling av både avanserte rene energiteknologier og medisinske enheter som faktisk fungerer godt inne i menneskekroppen.

Ofte stilte spørsmål

Hva er hovedfordelen med å bruke fiberlaserer i stedet for tradisjonelle CO2-laserer?

Hovedfordelen med fiberlaserer er deres energieffektivitet, som er omtrent 30 % bedre enn CO2-lasersystemer. De tillater også mindre installasjoner og gir presise skjæreegenskaper.

Hvordan oppnår fiberoptiske lasere høy presisjon ved skjæring?

Fiberoptiske lasere oppnår høy presisjon ved skjæring gjennom stimulert emisjon, fokuserende linser og CNC-systemer som kontrollerer laserstyrke, hastighet og gasspress. Denne presisjonen opprettholdes selv ved høye intensiteter.

Hvilke metaller er egnet for fiberoptisk laserskjæring?

Fiberoptiske lasere fungerer godt på speilende metaller som rustfritt stål, aluminium og messing, noe som gjør dem ideelle for strukturelle deler i industrier som bil- og luftfart.

Hvordan forbedrer assistgasser laserskjæring?

Assistgasser som oksygen, nitrogen og komprimert luft hjelper til med å blåse ut smeltet materiale, kjøle varmebelasted soner og kontrollere oksidasjon, og forbedrer dermed kvaliteten og hastigheten på skjæringen.
